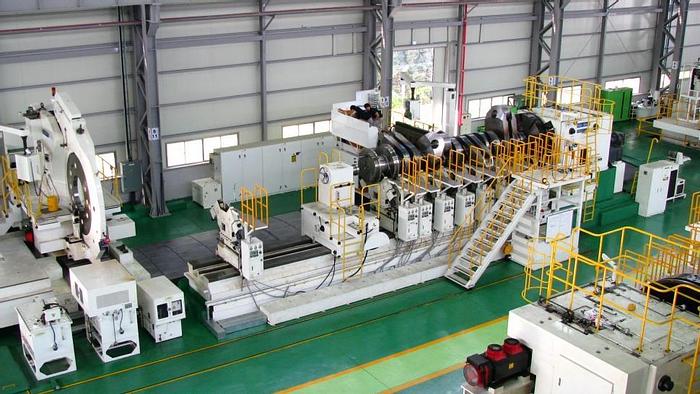

Crankshaft Manufacturing Line

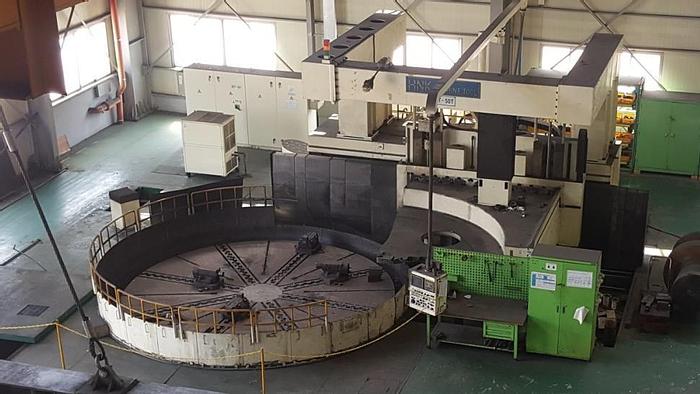

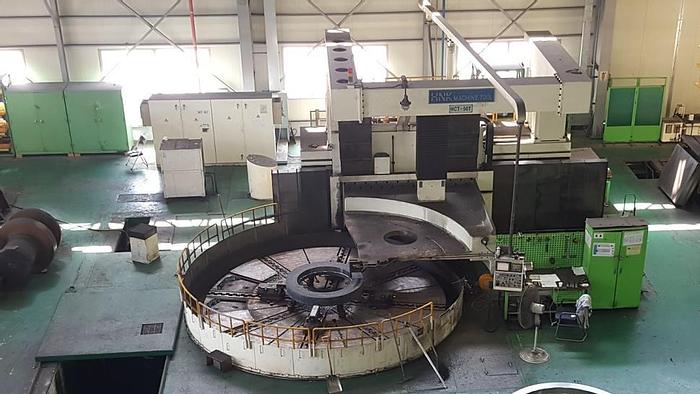

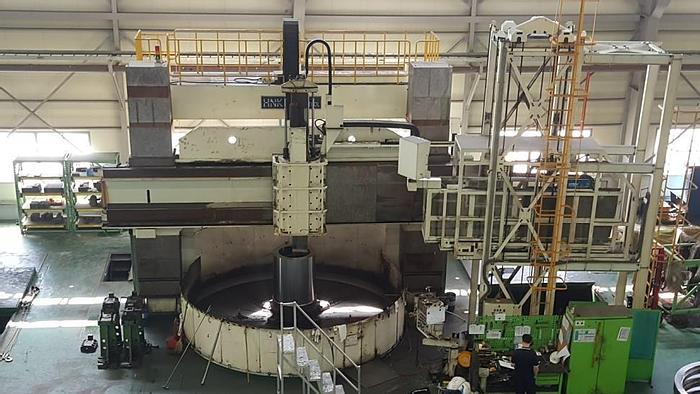

1) CNC VTL THROW MACHINE - 2 nos.

Name : CTL#1/CTL#2

Maker : HNK

Model : HCT-50T (07024)/(07027)

CS-MC-001/002

Machine Type : Turning(C/Throw)

SPEC :

-Max. Table Dia. Ø 5000 mm,

-Max. Swing Ø 5500 mm,

-Height 1600 mm,

MAX LOAD : 70 Ton

Y.O.M : 2007.09.14

Installation : 2015.04.

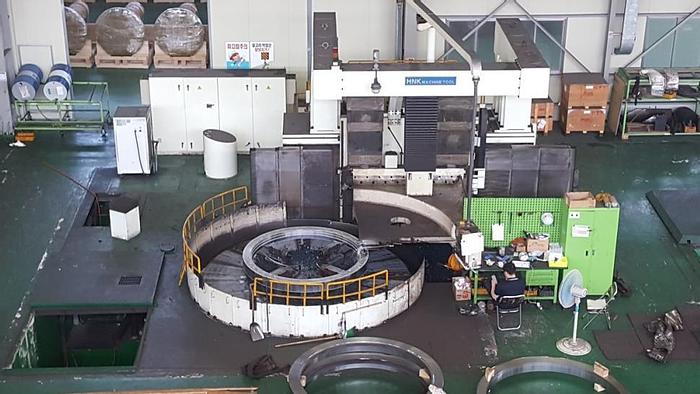

2) CNC VTL THROW MACHINE - 2 nos.

Name : CTL#3/CTL#4

Maker : HNK

Model : HCT-40T(08033)/(09034)

CS-MC-003/004

Machine Type : Turning(C/Throw)

SPEC :

-Max. Table Dia. Ø 4000 mm,

-Max. Swing Ø 4400 mm,

-Height 1400 mm,

MAX LOAD : 40 Ton

Y.O.M : 2008.12.15 / 2009.05.25

Installation : 2015.04.

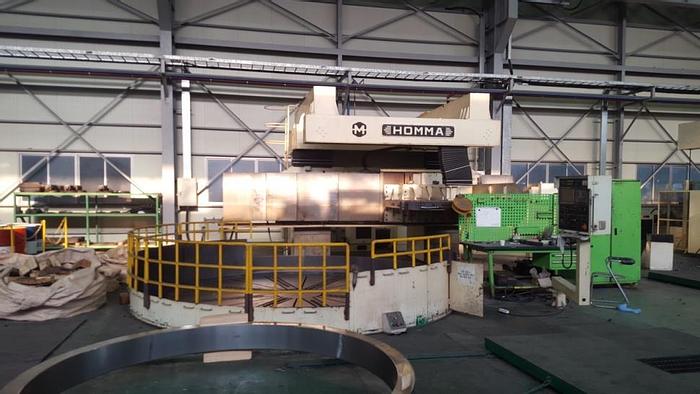

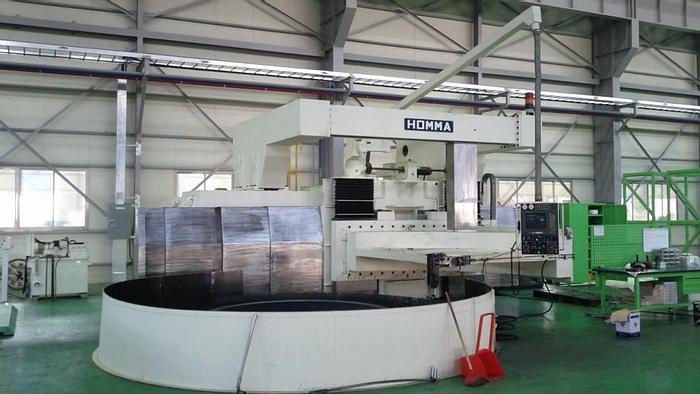

3) CNC VTL THROW MACHINE :

Name : CTL#5

Maker : HOMMA

Model : T21(HCT-40T)

CS-MC-016

Machine Type : Turning(C/Throw)

SPEC :

-Max. Table Dia. Ø 4000 mm,

-Max. Swing Ø 4700 mm,

-Height 1200 mm,

MAX LOAD : 40 Ton

Q'TY : 1

Y.O.M : 1971.08.

Installation : 2015.04.

4) CNC VTL THROW MACHINE :

Name : CTL#6

Maker : HOMMA

Model : TM47(HM-4.0/5.0CT)

3CS-02-008

Machine Type : Turning(C/Throw)

SPEC :

S42MC ~ S70MC_C

-Max. Table Dia. Ø 4000 mm,

-Max. Swing Ø 4940 mm,

(Machining Dia. Ø500~4000) mm,

-Z Transfer 600 (Max. Height 1050) mm,

MAX LOAD : 50 Ton

Q'TY : 1

Y.O.M : 1999.05.

Installation : 2012.01.20

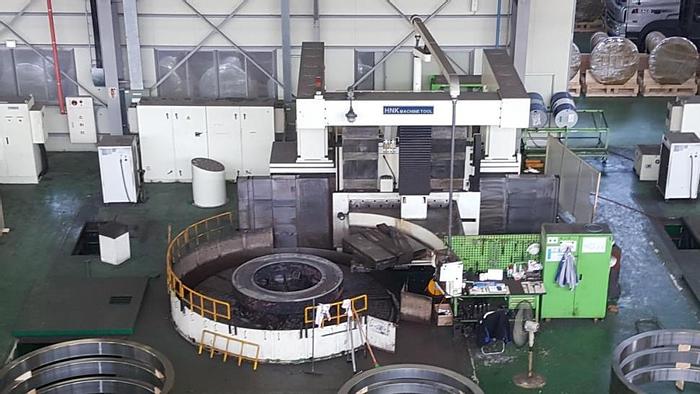

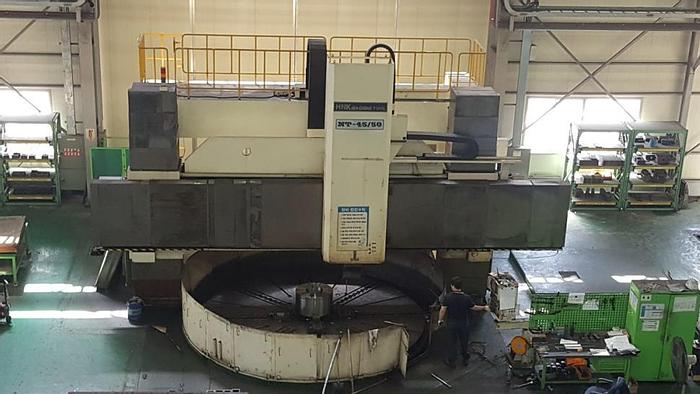

5) CNC VTL THROW MACHINE : 2 nos.

Name : VTL#1/VTL#2

Maker : HNK

Model : NT-45/50(07452)/(09455)

CS-MC-005/006

Machine Type : Turning

SPEC :

-Max. Table Dia. Ø 4500 mm,

-Max. Swing Ø 5000 mm,

-Height 2000 mm,

MAX LOAD : 50 Ton

Y.O.M : 2007.09.14/2009.06.30

Installation : 2015.04.

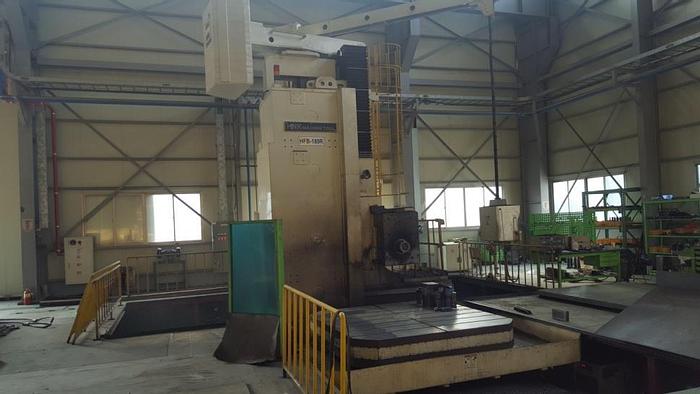

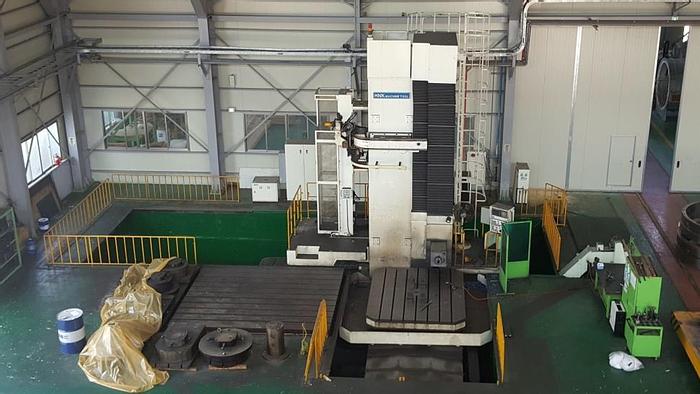

6) CNC VTL THROW MACHINE :

Name : HBM#1

Maker : HNK

Model : HFB-180R(07206)

CS-MC-007

Machine Type : Horizontal Boring & Milling

SPEC :

-Table Size : 2500 x 2500 mm(TURN)

-X, Y, Z, W Transfer mm :

4500 / 2300 / 1000 / 1000,

MAX LOAD : 35 Ton

Q'TY : 1

Y.O.M : 2007.11.13

Installation : 2015.04.

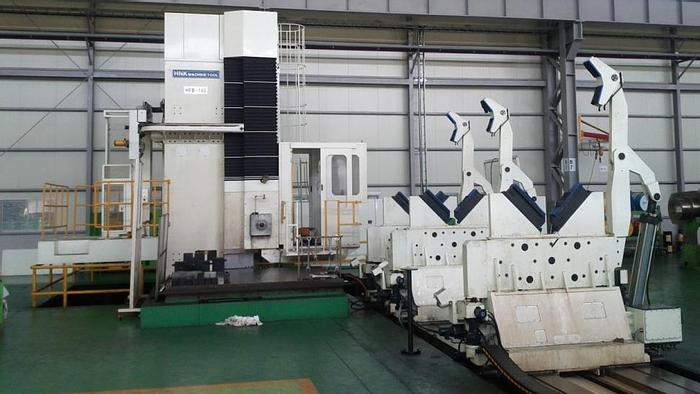

7) CNC VTL THROW MACHINE :

Name : HBM#2

Maker : HNK

Model : HFB-160(08705)

CS-MC-008

Machine Type : Horizontal Boring & Milling

SPEC :

-Table Size : 3000 x 2500 mm(TURN),

-4000 x 3500 mm (FIX)

-X, Y, Z, W Transfer mm :

8000 / 4000 / 1000 / 1000,

MAX LOAD : 40 Ton

Q'TY : 1

Y.O.M : 2009.12.14

Installation : 2015.04.

8) CNC VTL THROW MACHINE :

Name : HBM#3

Maker : HNK

Model : HFB-150(09194)

3CS-02-003

Machine Type : Horizontal Boring & Milling

SPEC :

-Table Size : 3000 x 2500 mm (FIX),

-X, Y, Z, W Transfer mm :

6000 / 3000 / 800 / 700,

MAX LOAD : 35 Ton

Q'TY : 1

Y.O.M : 2009.11.20

Installation : 2009.11.20.

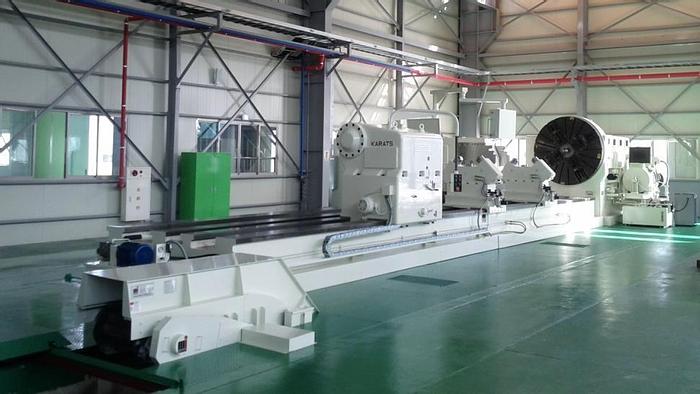

9) CNC VTL THROW MACHINE :

Name : TSL#1

Maker : KARATS

Model : LM14(L20H)

3CS-02-009

Machine Type : Lathe

SPEC :

-Machining Dia. : Ø200~1640 mm,

-Max. Length : 10500 mm,

MAX LOAD : 70 Ton

Q'TY : 1

Y.O.M : 1976.02.

Installation : 2012.03.16.

10) CNC VTL THROW MACHINE :

Name : CSL#1

Maker : HNK

Model : HCL 41x14(100011)

3CS-02-001

Machine Type : Lathe(2st C/Shaft)

SPEC :

-Max. Swing Dia. Over Carriage Ø4100 mm,

-Max. Center Distance 14000 mm,

-Chucking Ø700~2000 mm,

-Steady Rest Ø510~860 mm,

MAX LOAD : 160 Ton

Q'TY : 1

Y.O.M : 2009.11.25.

Installation : 2009.11.25.

11) CNC VTL THROW MACHINE :

Name : CSL#2

Maker : HNK

Model : HCL 35x10(100012)

3CS-02-002

Machine Type : Lathe(2st C/Shaft)

SPEC :

-Max. Swing Dia. Over Carriage Ø3500 mm,

-Max. Center Distance 12500 mm,

-Chucking Ø450~1250 mm,

-Steady Rest Ø350~705 mm,

MAX LOAD : 70 Ton

Q'TY : 1

Y.O.M : 2009.12.15.

Installation : 2009.12.15.

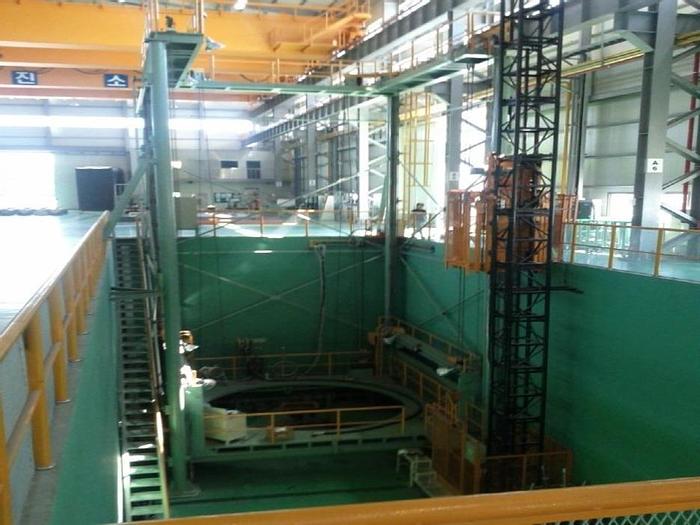

11) CNC VTL THROW MACHINE :

Name : ASSEMBLY SHRINK FITTING E/V

Maker : DONG JIN M. TECH CO., LTD.

Model : 9700ST

3CS-02-007

SPEC :

-S35MC-C ~ S70MC-C,

-Max. Dia. Ø4000 mm,

-Vertical Transfer 9700 mm,

MAX LOAD : 0

Q'TY : 1

Y.O.M : 2009.07.31

Installation : 2009.07.31.
